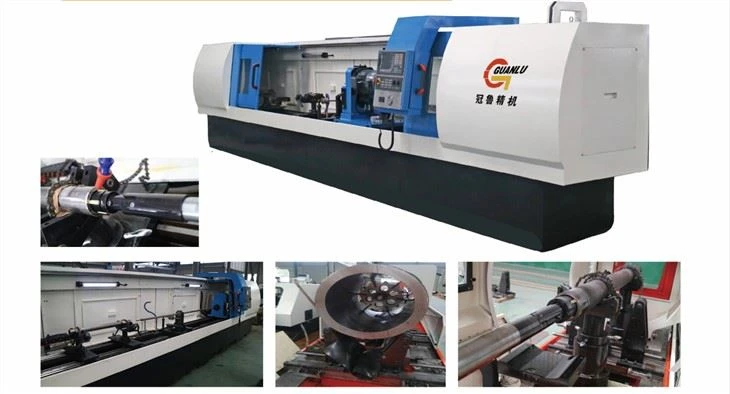

Machine à roder les cylindres horizontaux CNC

Machine à roder les cylindres horizontaux CNC

Fonctions et utilisations des machines-outils

La machine à roder les cylindres horizontaux CNC est utilisée pour la finition de diverses pièces cylindriques à trous profonds.

Il peut être affûté dans son ensemble ou en tant que partie. Lors du rodage local, les erreurs de conicité, d'ellipse et d'ouverture locale peuvent être corrigées.

Méthode d'alimentation en huile:injection combinée externe et interne.

Serrage de la pièce

La pièce est placée sur deux ensembles de supports de pièce en forme de V et la pièce est pressée avec une plaque de pression.

Machine principalement structure

Corps de lit de machine, Honingbox, 2 ensembles de support de pièce, support de barre de rodage, crémaillère et pignon, système de refroidissement, système de contrôle KND, armoire électrique, etc.

Axe CNC:

Axe Z1: mouvement d'avance longitudinal du boîtier de la tige de meulage (mouvement alternatif de l'outil), le servomoteur entraîne l'engrenage et le mécanisme de crémaillère par le biais du mécanisme de décélération.

Axe Z2: En contrôlant l'expansion et la contraction de l'outil, le servomoteur entraîne le mouvement axial de la tige supérieure de l'outil en expansion à travers le mécanisme de décélération.

Machinebed

L'acier est coulé, après deux traitements de vieillissement, les contraintes internes sont éliminées, la structure et la taille sont stabilisées et les propriétés mécaniques sont améliorées.

Le rail de guidage circulaire linéaire de roulement est assemblé sur le corps de lit pour le mouvement de va-et-vient de la fraise afin de répondre à l'exigence d'un mouvement à grande vitesse lors du rodage.

La crémaillère est assemblée dans le corps du lit, qui est utilisé pour la transmission d'avance des outils de coupe. Le support est stable après un traitement de précision et un traitement thermique.

Le carter d'huile est assemblé autour du corps du lit.

Boîte de rodage

Il est utilisé pour entraîner la rotation de l'outil et la vitesse de l'outil peut être réglée en continu.

Le moteur de conversion de fréquence entraîne la broche à tourner à travers le réducteur à engrenages, et l'engrenage est meulé avec précision. La surface de la dent de l'engrenage est trempée par haute fréquence et la dureté de la surface de la dent est HRC48-52. De cette manière, l'engrenage peut obtenir une résistance élevée, une dureté élevée, une résistance à l'usure élevée et une limite de fatigue élevée, et peut supporter une charge alternée relativement importante et une charge d'impact.

La broche est soutenue par une combinaison de roulements à rouleaux cylindriques et de butées à billes. La broche a une grande précision et peut résister à des forces axiales et radiales relativement importantes.

Afin d'améliorer la durée de vie des engrenages et des roulements, une huile lubrifiante est utilisée.

Machine principalement paramètres:

Configuration de la machine:
